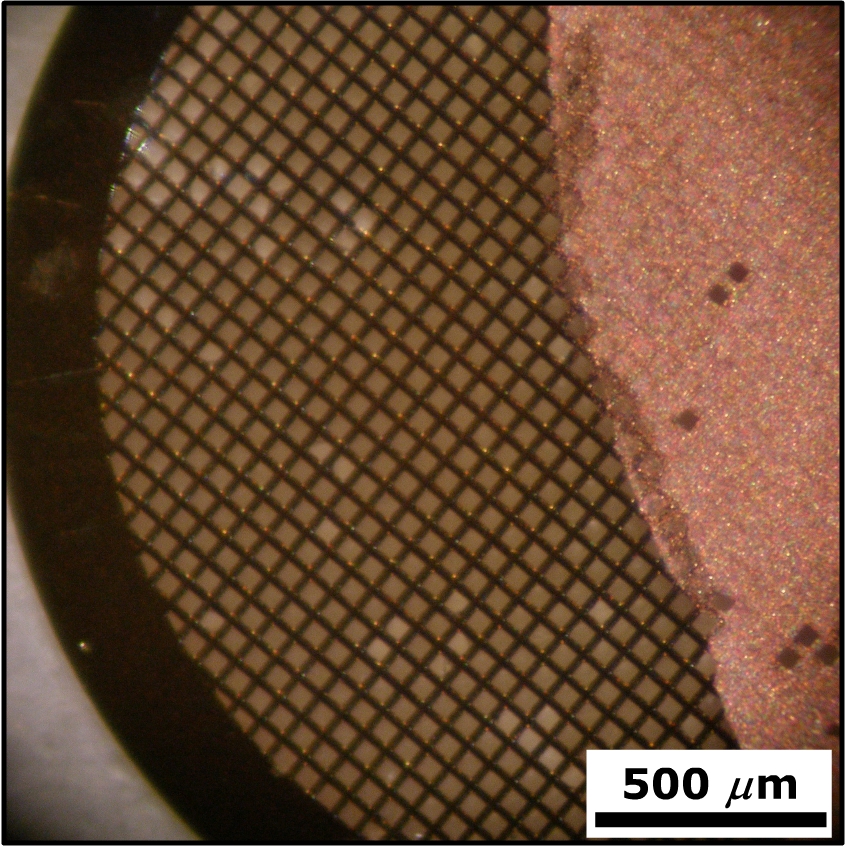

貴金属基板は電気めっきや電気化学的などの実験において十分な導電性である。 この例で銅めっきの実証に厚さ2-nm白金薄膜が使われていた。

関連論文：

アールレッド・ダニエル， ゼィン・メルヴィン，麻 洪，サリカヤ・メメット，バネックス・フランスワー， 任 アレックス，シュワルツ・ダニエル， 「簡単に作成した超薄膜のナノ直接表面処理及び透過電子顕微鏡観察」, 固体薄膜, 515 (13): 5341 — 5347, 2007年。（英語）

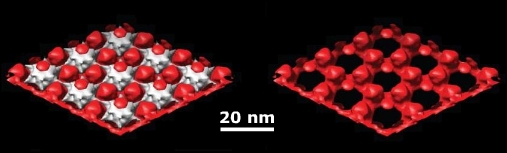

断層撮影法によって、三次元構造が記録されている。 このため、断面解析しなくても横断面データが取れる。

関連論文：

アールレッド・ダニエル，郑 安纪，サリカヤ・メメット，バネックス・フランスワー，シュワルツ・ダニエル，「表層タンパク質鋳型による電着無機ナノアレイの三次元構造」,ナノ投書, 8 (5): 1434 — 1438, 2008年。（英語）

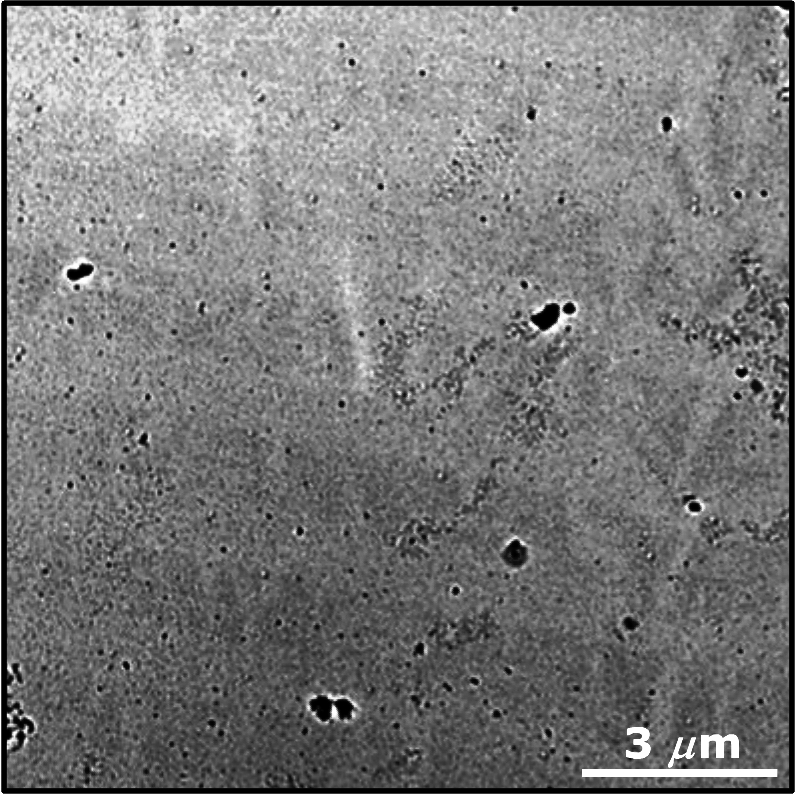

驚くべきことに、ミクロ接触プリンティング法の後で金や白金の薄膜が残った。 そのため、非伝統的方法で表面機能化の研究ができる。

関連論文：

アールレッド・ダニエル， ゼィン・メルヴィン，麻 洪，サリカヤ・メメット，バネックス・フランスワー， 任 アレックス，シュワルツ・ダニエル， 「簡単に作成した超薄膜のナノ直接表面処理及び透過電子顕微鏡観察」, 固体薄膜, 515 (13): 5341 — 5347, 2007年。（英語）

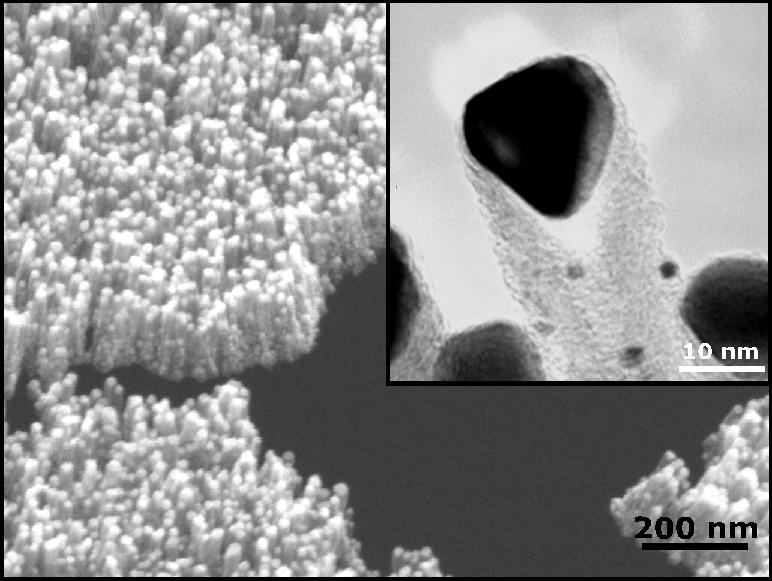

基板の選択は触媒反応に影響の可能性がある。 例えば、炭素ナノ繊維の鉄触媒形成するように白金の使用。

未発表データ、以下は炭素ナノ繊維の関連論文：

大南 祐介，吴 国，鈴木 誠，オースティン･アレックス，杨 ケリ，キャセール･アラン，李 君， 「相互接続の目的における垂直整列された炭素ナノ繊維の界面特性」, 応用物理学投書, 89 : 263114 (1 - 3), 2006年。（英語）

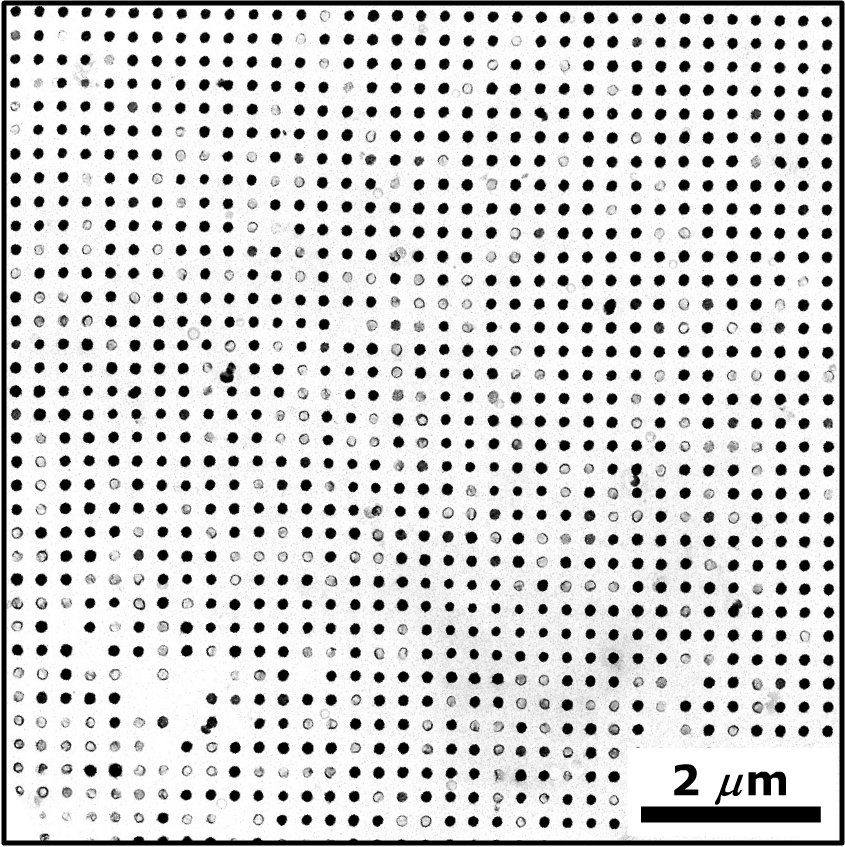

超薄膜は回転塗布法に耐えて、リソグラフィーの研究に適した候補である。

関連論文：

アールレッド・ダニエル， ゼィン・メルヴィン，麻 洪，サリカヤ・メメット，バネックス・フランスワー， 任 アレックス，シュワルツ・ダニエル， 「簡単に作成した超薄膜のナノ直接表面処理及び透過電子顕微鏡観察」, 固体薄膜, 515 (13): 5341 — 5347, 2007年。（英語）
